[기계설계산업기사-기계제도] 제1각법과 제3각법 ㅣ 관련 문제 정리

안녕하세요

쫗아영입니다~



이번 시간에는 설계의 기본인 제 1각법과 제 3각법에

관해서 알아보겠습니다.











1. 제 1각법이란? 제 3각법이란?

---

제1각법은

눈 - 물체 - 투상면 순으로 본 것이며

토목 / 선박제도에서 주로 사용합니다.



제3각법은

눈 - 투상면- 물체 순으로 본 것으로

일반적인 경우는 모두 제3각법으로 투상을 합니다.





2. 제 1각법과 제 3각법 차이

---



제1각법	제3각법
눈-물체-투상면	눈-투상면-물체
우측면도 : 왼쪽 평면도 :  아래쪽	우측면도 : 오른쪽 평면도 : 위쪽
배면도는 제1각법과 제3각법 모두 같음





3. 문제 풀이 시 유의사항

---

아래 기출문제들을 확인해보면 아시겠지만

제 3각법 기준으로

등각투상도를 제시하고

정면도/평면도/우측면도를

맞추라는 문제가 자주 출제 됩니다.



이때 주의할 점은

기준(화살표 방향)을 정확히 확인한 후

정면도/평면도/우측면도를 맞춰야 합니다.



그렇지 않으면 엉뚱한 도면을 선택할 수 있습니다.

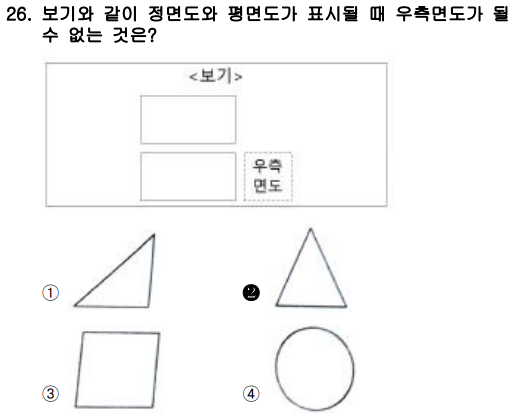

4. 기출문제 모아보기

---























































5. 출처
